鋁基電路板,led鋁基線路板,雙面鋁基pcb

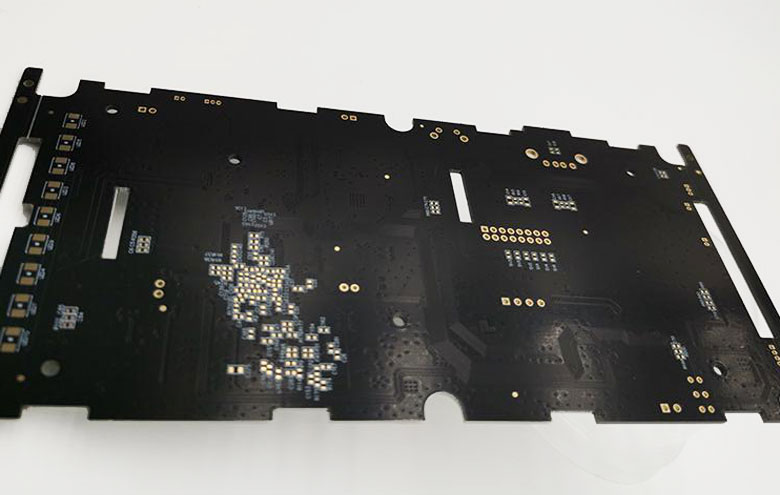

｛led鋁基板-產品圖｝

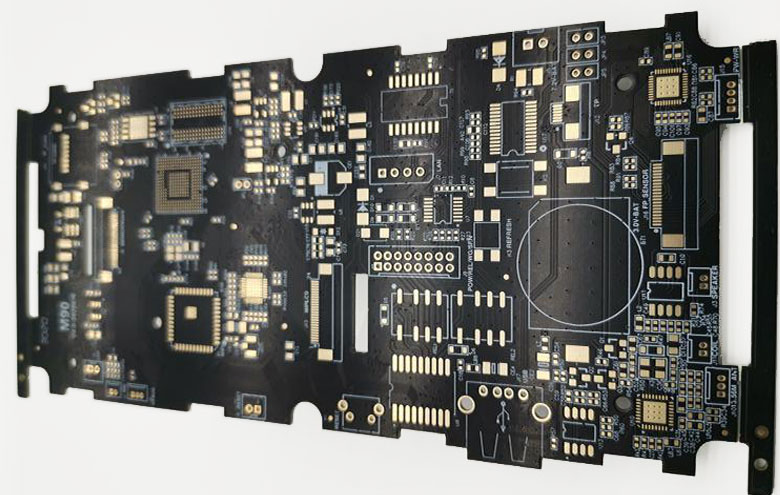

｛led鋁基線路板-產品圖2｝

｛led鋁基電路板-細節圖｝

led雙面鋁基線路板比其它類型PCB板的散熱性能好，因此得到廣泛應用,雙面鋁基電路板采用建滔KB6165F基材,最小孔徑0.22mm,最小線寬間矩0.3＊0.27mm,規格147.2＊65mm,導熱系數 1.0(W/mK)。

雙面鋁基電路板和玻纖板的區別：

玻纖板的銅箔是通過粘結劑與玻纖板進行固定的，一般為樹脂型的。玻纖板本身是絕緣的，并且有一定的阻燃性，但是它的導熱性比較差。為了解決玻纖板的導熱性問題，部分對散熱有要求的元件一般會采用過孔導熱的方式，再通過輔助的散熱片進行散熱，但是對于LED來講，它是無法通過正面接觸散熱片進行散熱的，如果使用過孔進行導熱，效果是遠遠不夠的，所以LED一般會使用鋁基板作為電路板材料。
