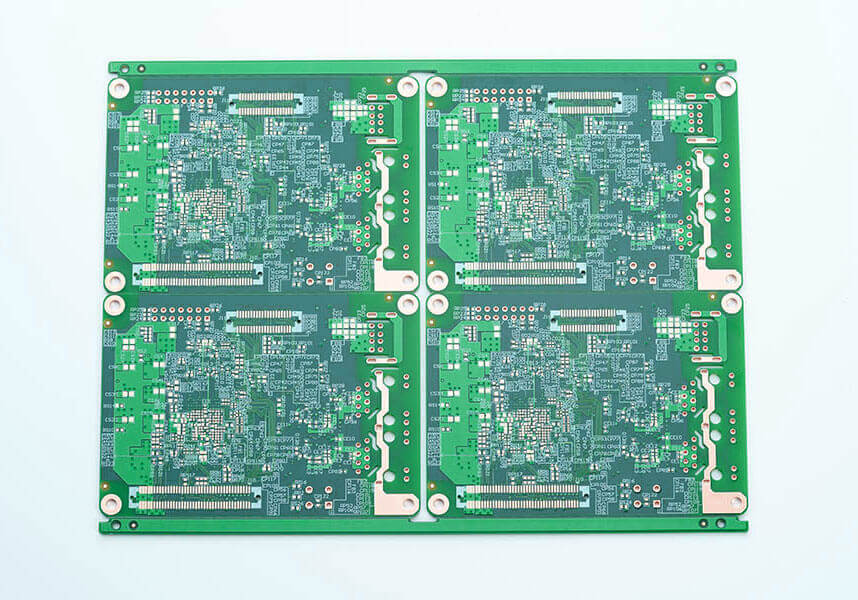

合理的設計多層pcb電路板拼板不僅牽涉到電路板質量，還直接影響多層PCB電路板生產成本，如何在確保線路板高質量前提下，進行合理有效的pcb拼板，是pcb工程師、多層pcb電路板制造商非常注重解決的一個問題，下面介紹給大家介紹一下關于多層pcb電路板拼板規則及技巧：
1、PCB拼板寬度≤260mm(SIEMENS線)或≤300mm(FUJI線);如需自動點膠，PCB拼板寬度×長度≤125 mm×180 mm。
2、PCB拼板外形盡量接近常規圖形，推薦采用2*5、3*3拼板，可根據板厚來拼板;
3、PCB拼板的外框應采用閉環設計，確保拼板固定在夾具上不會變形。
4、小板之間的中心距控制在75 mm～145 mm之間。
5、拼板外形與PCB內部小板、小板與小板之間的連接點旁不能有大的元器件，且元器件與板的邊緣應留有大于0.5mm的空間。
6、在拼板外框的四角開出四個定位孔，加上Mark點，孔徑4mm(±0.01mm);孔的強度要適中，保證在上下板過程中不會斷裂，孔壁光滑無毛刺。
7、原則上間距小于0.65mm的QFP應在其對角位置設置;用于拼版PCB子板的定位基準符號應成對使用，布置于定位要素的對角處。
8、設置基準定位點時，通常在定位點的周圍留出比其大1.5 mm的無阻焊區。
9、對于一些大型的元件要留有定位柱或定位孔，重點如I/O接口、麥克風、電池接口、微動開關、耳機接口等。
